Ardgerme Ankraj Başlıkları

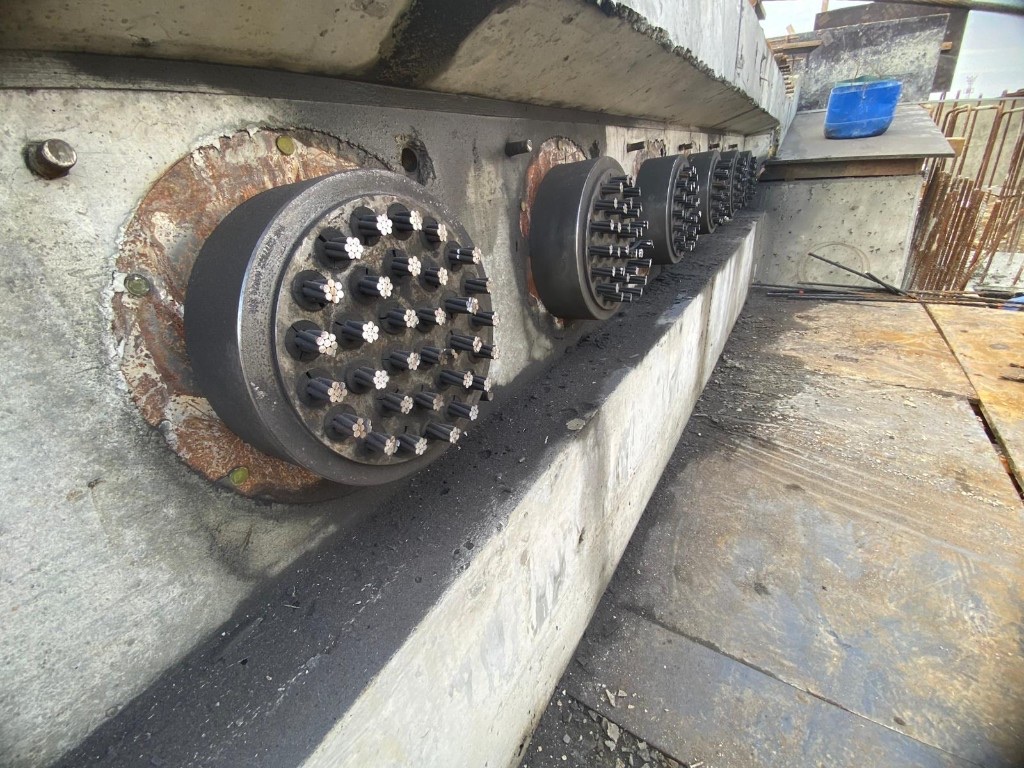

Ardgerme ankraj sistemleri, öngerme halatlarının betonarme yapıya güvenli şekilde aktarılmasını sağlayan kritik bileşenlerdir. Germe işlemi sonrası halat kuvveti ankraj başlığı ve kama setleri aracılığıyla yapıya iletilir.
ASZ Grup aktif ankraj (germe ucunda), pasif ankraj (sabit uç) ve çok telli başlıklar (1–55 halat) tedarik eder. Kılıf borulu ve kılıf borusuz sistemlerle uyumlu, ETA sertifikalı çözümler sunuyoruz.
Ankraj Tipleri
Aktif Ankraj
Germe işleminin yapıldığı uçtaki ankraj başlığıdır. Hidrolik pres ile halat gerildikten sonra kama setleri ile kilitlenir. Saha germe ekipmanına doğrudan bağlanır.
Pasif Ankraj
Halatın sabitlendiği uçtaki ankraj başlığıdır. Germe işlemi karşı uçtaki aktif ankrajdan yapılır.
- 1–55 halat kapasiteli başlık seçenekleri
- Yüksek mukavemetli çelik döküm gövde
- CNC işleme ile hassas tolerans
- ETA sertifikalı sistemlerle uyumluluk
Ankraj Yerleşiminde Dikkat Edilecekler

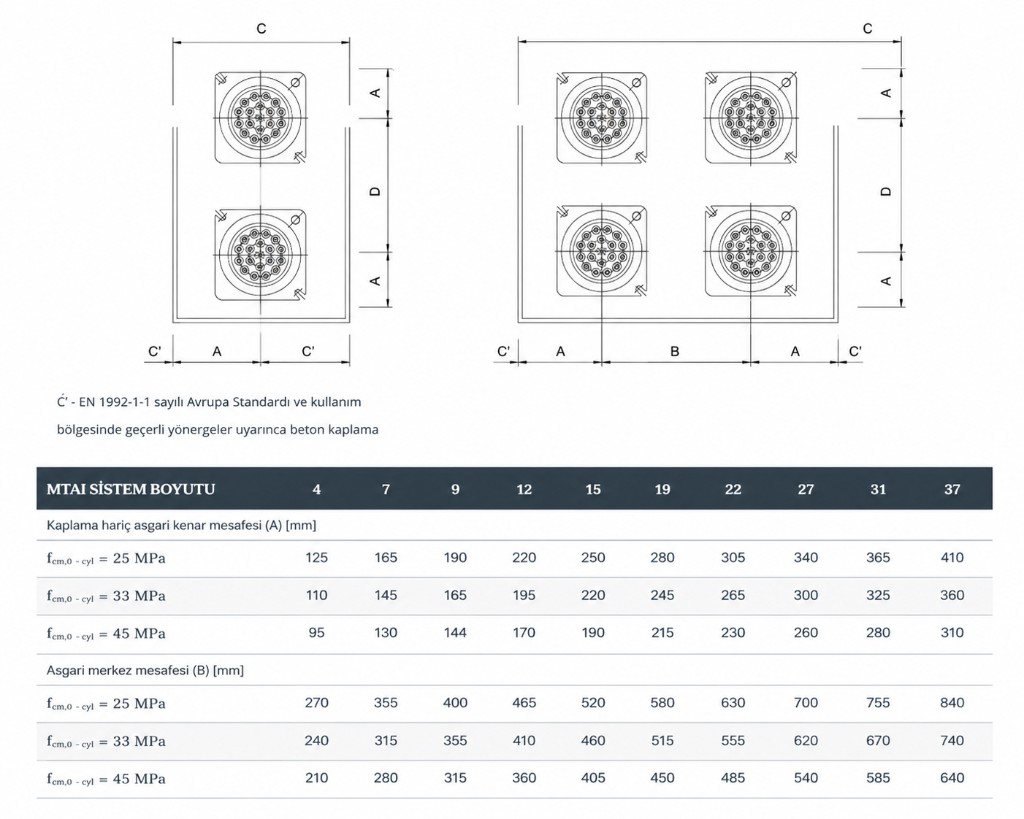

Ankraj başlıklarının yerleşiminde, beton dayanımına göre asgari kenar mesafesi (A) ve asgari merkez mesafesi (B) değerleri esas alınır. Aşağıdaki tablo, MTAI sistem boyutlarına göre EN 1992-1-1 uyumlu asgari mesafeleri gösterir; şartname ve tasarım için referans alınabilir.

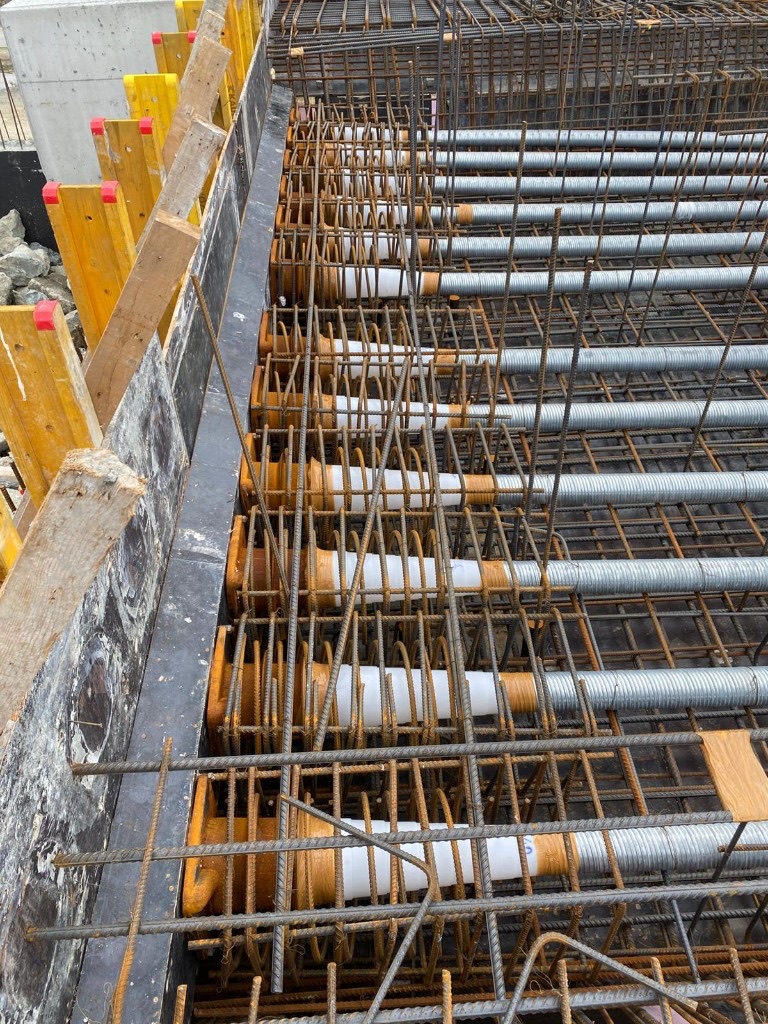

Sahadan Ankraj Uygulaması
Ankraj Kataloğu
TENSA Cat 2 ankraj sistemleri teknik özellikleri ve kapasite tabloları.
Ankraj Teknik Föyleri
Halat kapasitesine göre ankraj başlığı teknik föyleri. Föyler yeni sekmede açılır.
Sık Sorulan Sorular
Ankraj kapasitesi nasıl seçilir?
Halat sayısı, çapı ve tasarım öngerme kuvvetine göre belirlenir. Proje dosyanızdaki tendon planına göre uygun ankraj tipi önerilir.
Ankraj başlıkları değiştirilebilir mi?
Bakım ve onarım senaryolarında bazı sistemlerde ankraj değişimi mümkündür. Sistem tipine ve projeye özel değerlendirme gerekir.
Teknik detay, katalog veya proje bazlı teklif için iletişim sayfamızdan bize ulaşabilirsiniz.
